Elektronik Devrelerde Seri Paralel Bağlantı Kavramı ve Uygulama Alanları

Seri Paralel Bağlantı Nedir ve Elektronik Devrelerdeki Önemi

Elektronik devrelerin temel yapı taşlarından biri olan seri ve paralel bağlantılar devre tasarımında oldukça önemli bir rol oynar. Bu bağlantı türleri, devrenin çalışma prensibini, akım ve gerilim dağılımını doğrudan etkiler. Özellikle seri paralel bağlantı kavramı, devre tasarımı ve analizinde temel bir yer tutar. Bu makalede, seri paralel bağlantının ne olduğunu, nasıl çalıştığını ve elektronik devrelerde nasıl kullanıldığını detaylıca inceleyeceğiz.

Seri ve Paralel Bağlantıların Temel Farkları

Elektronik devrelerde dirençler, piller, LED’ler ve diğer bileşenler çeşitli şekillerde bağlanabilir. Bu bağlanma şekilleri seri ve paralel olmak üzere iki ana kategoriye ayrılır.

Ayrıca Bakınız

Seri Bağlı Devrelerin Temel Özellikleri ve Elektronik Uygulamaları

Seri bağlı devrelerin temel özellikleri, avantajları ve dezavantajları, kullanım alanları ve karşılaşılan sorunlar detaylı şekilde incelenmiştir.

Elektronik Devrelerde Seri Paralel Bağlantı Kavramı ve Uygulama Alanları

Seri ve paralel bağlantıların temel farkları, seri paralel bağlantının özellikleri ve uygulamaları hakkında detaylı bilgi içerir.

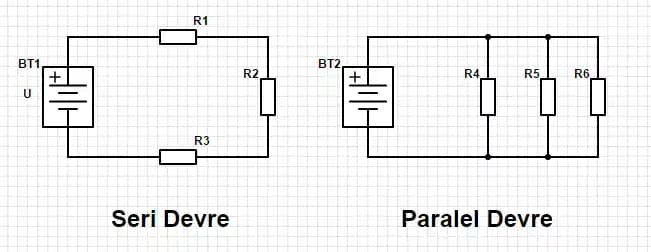

Seri Bağlantı

• Tanım: Bileşenlerin sırayla, ardışık olarak bağlanmasıdır. Her bir bileşenin uçları, diğer bileşenin uçlarıyla doğrudan bağlantılıdır.

• Gerilim Dağılımı: Toplam gerilim, bileşenler üzerinde bölünür. Yani, toplam gerilim devreye bağlanan her bir bileşende farklı bir miktarda düşer.

• Akım: Devre boyunca aynı akım akar, çünkü devreden geçiş tek bir yol üzerinden sağlanır.

• Örnek: Pil ve dirençlerin ardışık bağlanması.

Bu 10 ürünü alan herkesin ortak yorumu: 'Harika!'

devamını oku

Paralel Bağlantı

• Tanım: Bileşenlerin her biri, ana devreye doğrudan bağlanır ve kendi yolları üzerinden akım alır.

• Gerilim: Tüm bileşenler üzerinde aynı gerilim uygulanır.

• Akım: Toplam akım, bileşenlerin her birine bölünür; yüksek dirençli bileşenler daha az akım çeker.

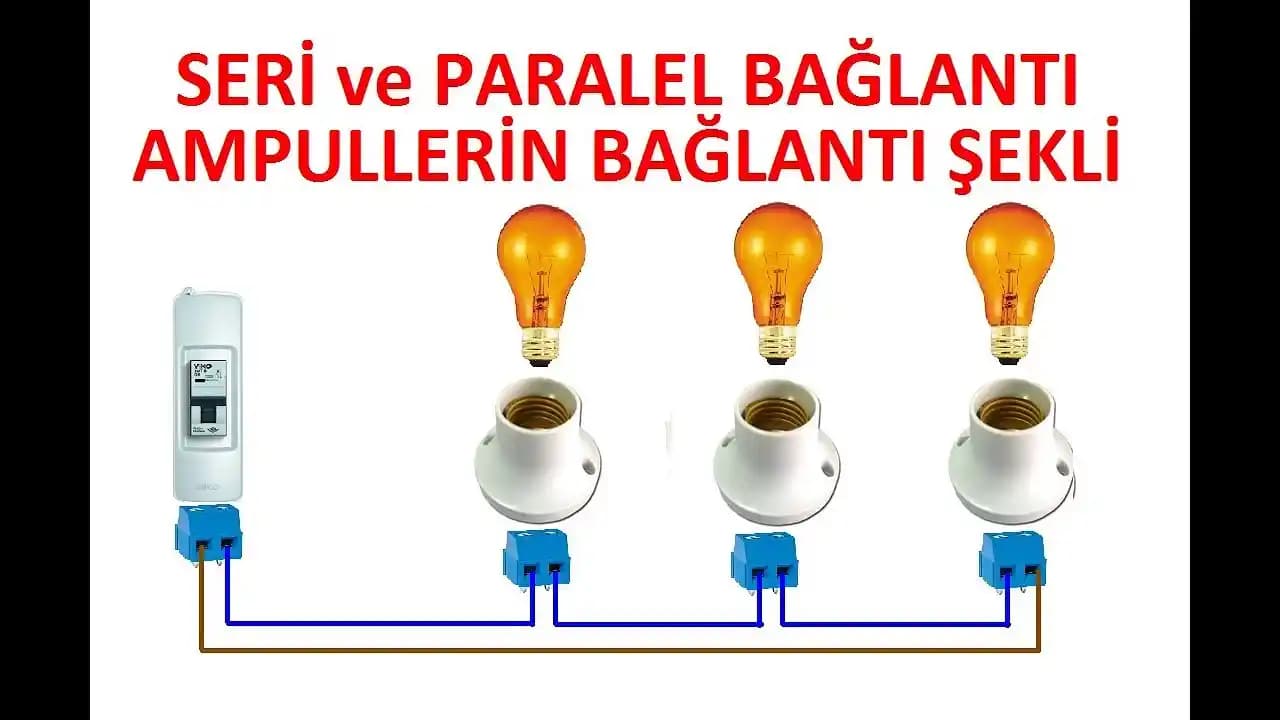

• Örnek: Birden fazla lambanın aynı anahtara bağlı olması.

Seri Paralel Bağlantı Kavramı

Seri paralel bağlantı, genellikle karmaşık devrelerde kullanılan, hem seri hem de paralel özellikleri içeren hibrit bağlantı şeklidir. Bu bağlantı türü, devrenin belli bölümlerinde seri, diğer bölümlerinde ise paralel bağlantıların kullanılmasıyla oluşur. Bu yapı, devrenin hem gerilim hem de akım kontrolünü optimize etmek amacıyla tercih edilir.

Seri Paralel Bağlantının Özellikleri

• Gerilim ve Akım Dağılımı: Devrenin farklı bölümlerinde, hem seri hem de paralel bağlantıların avantajlarından yararlanılır. Örneğin, bir devrede dirençler paralel bağlanırken, bu paralel kısımlar seri bağlantıya da sahip olabilir.

• Çözümleme Kolaylığı: Devre analizi sırasında, seri ve paralel kısımlar ayrı ayrı incelenir ve daha sonra birleşerek toplam devre değerlendirilir.

• Kullanım Alanları: LED aydınlatma sistemleri, karmaşık direnç devreleri ve güç dağıtım sistemleri.

Elektronik Devrelerde Seri Paralel Bağlantının Uygulamaları

Seri paralel bağlantı, farklı devre tasarımlarında çeşitli avantajlar sağlar:

• Gerilim ve akım kontrolü: Devre üzerindeki gerilim ve akımı istenilen seviyede tutmak için ideal bir yöntemdir.

• Güç dağıtımı: Birden fazla bileşenin aynı anda çalışması gereken durumlarda, güç kayıplarını minimize eder.

• Hata toleransı: Bir bileşende arıza olsa bile, diğer bileşenler çalışmaya devam edebilir; bu, özellikle büyük sistemlerde kritik bir avantajdır.

Seriler Paralel Bağlantı Yaparken Dikkat Edilmesi Gerekenler

• Gerilim ve akım hesaplamaları: Bağlantı türüne göre toplam direnç, toplam gerilim ve akım değerleri doğru hesaplanmalı.

• Bileşen uyumu: Bağlantı sırasında, bileşenlerin voltaj ve akım değerlerine uygun olması önemlidir.

• Güvenlik ve izolasyon: Karmaşık devrelerde, uygun izolasyon ve güvenlik önlemleri alınmalı.

Sonuç

Elektronik devrelerde seri paralel bağlantı, devrenin performansını ve dayanıklılığını artırmak için vazgeçilmez bir yöntemdir. Bu bağlantı türü, farklı özellikleri ve avantajlarıyla, hem temel hem de ileri seviye elektronik tasarımlarda sıkça kullanılır. Doğru analiz ve uygulama ile, karmaşık devreleri daha verimli hale getirmek mümkündür. Elektronikle ilgilenen herkesin, seri paralel bağlantı kavramını iyi anlaması ve doğru kullanması, başarılı ve güvenilir devre tasarımı için önemlidir.

Elektronik devrelerde seri ve paralel bağlantıların bilinçli kullanımı, cihazların performansını yükseltirken, aynı zamanda enerji verimliliğini de sağlar. Bu nedenle, devre tasarımında bu temel prensiplerin iyi kavranması ve doğru uygulanması, uzmanlık seviyesini artıran önemli bir adımdır.
