Seri LED Bağlantısı: Elektronik Devrelerde Doğru Yöntemler ve İpuçları

Elektronik projelerde LED kullanımı oldukça yaygındır ve bu ışık kaynaklarının bağlantı şekilleri, devrelerin performansı ve güvenliği açısından büyük önem taşır. Bu makalede, seri LED bağlantısı kavramını detaylı bir şekilde ele alacak, avantajları, dezavantajları ve temel bağlantı prensipleri hakkında kapsamlı bilgiler sunacağız. Ayrıca, pratik uygulamalar ve dikkat edilmesi gereken noktalarla ilgili ipuçları da paylaşacağız.

Seri LED Bağlantısı Nedir?

Seri bağlantı, LED’lerin bir zincir halinde, ardışık olarak bağlandığı bir devre düzenidir. Bu yöntemde, LED’lerin bir uçları birbirine bağlanır ve toplam dirençleri ya da voltaj gereksinimleri dikkate alınarak devre tasarımı yapılır. Seri bağlantının temel özelliği, her LED’in aynı akımı almasıdır; bu nedenle LED’lerin parlaklık ve dayanıklılığı üzerindeki etkisi büyüktür.

Ayrıca Bakınız

R2R DAC Teknolojisi ve LED Işıklarla Görselleştirilen Dijital-Analog Dönüştürücü Projesi

R2R DAC, direnç merdiveni kullanarak dijital ses sinyallerini analog sinyale dönüştürür. Projede LED ışıklarla dirençlerin durumu görselleştirilmiş, STM32 mikrodenetleyici ile kontrol sağlanmıştır. Ticari ürünlerle kıyaslandığında farklı bir ses karakteri sunar.

Gaman Mini Ampul 1W Taşınabilir USB LED Işık Çözümü ve Kullanım Alanları

Gaman Mini Ampul 1W, taşınabilir ve USB uyumlu LED ışık cihazı olup, küçük alanlar ve gece kullanımı için idealdir. Parlaklığı ve dayanıklılığıyla öne çıkar, kullanım kolaylığı sağlar.

Wozlo USB LED Katlanabilir Mini Lamba: Taşınabilir ve Esnek Aydınlatma Çözümü

Wozlo USB LED lamba, hafif ve katlanabilir tasarımıyla taşınabilirlik sunar. Güçlü LED ışık, ayarlanabilir açı ve kolay kullanımıyla gece veya ofis ihtiyaçlarınız için ideal bir aydınlatma çözümüdür.

Gametech 7 Renk RAINBOW Sessiz Kasa Fanı İncelemesi ve Teknik Özellikleri

Gametech 7 Renk RAINBOW kasa fanı, yüksek performans, sessizlik ve estetik LED renkleriyle öne çıkan kompakt ve dayanıklı bir soğutma çözümüdür.

Samsung 55Q60D ile 65DU8100 Karşılaştırması: Görüntü, Uydu ve Enerji Farkları

Bu karşılaştırma, Samsung 55Q60D ve 65DU8100 modellerini ekran boyutu, görüntü teknolojisi, HDMI sayısı, dahili uydu, çözünürlük ve enerji sınıfı gibi temel kriterler üzerinden analiz eder; kullanıcı görüşleriyle hangi modelin hangi kullanım senaryosunda daha uygun olduğunu özetler.

Gaman Mini USB LED Işık Lambası: Taşınabilir ve Şık Tasarım ile Çok Amaçlı Kullanım

Gaman markasının 4 ampullü taşınabilir USB LED lambası, şık tasarımı ve çok yönlü kullanımıyla öne çıkar. Enerji tasarruflu LED teknolojisiyle uzun ömür sağlar, çeşitli ortamlar için ideal ve kolay taşınabilirlik sunar.

LG 65UP81006LA ve LG 65QNED80T Televizyonlarının Detaylı Karşılaştırması

Bu makalede LG'nin 65 inç ekranlı iki televizyon modeli, ekran teknolojisi, görüntü ve ses kalitesi, kullanıcı deneyimi ve teknik özellikler açısından karşılaştırılıyor.

Anka Magic Selfie Özçekim Işığı İncelemesi: Taşınabilir ve Çok Fonksiyonlu LED Işık Çözümü

Anka Magic Selfie Özçekim Işığı, taşınabilirliği ve üç aşamalı ayar modu ile düşük ışıkta kaliteli fotoğraf ve video çekimi sağlar, şarj edilebilir ve kullanımı kolaydır.

Seri Bağlantının Temel Özellikleri

• Voltaj gereksinimi artar: Birden fazla LED seri bağlandığında, toplam voltaj ihtiyacı da artar. Örneğin, her LED’in üzerinde yaklaşık 2V’lik bir gerilim düşüşü varsa, 10 LED seri bağlandığında toplamda yaklaşık 20V’lik bir gerilim gerekir.

• Akım sabit kalır: Tüm LED’ler aynı akımı alır, bu nedenle akım ayarına dikkat edilmelidir.

• Hata durumu: Bir LED arızalanırsa, tüm devre çalışmayı durdurur; çünkü seri devrelerde toplam akım, devre boyunca devam eder.

Arkadaşlarınızın 'Bunu nereden buldun?' diye soracağı 10 alışveriş

devamını oku

Seri Bağlantının Avantajları ve Dezavantajları

Avantajlar

• Basitlik: Bağlantı düzeni oldukça basittir ve az sayıda bağlantı noktası içerir.

• Düşük maliyet: Ek kablo ve bağlantı elemanı kullanımı azdır.

• Akım kontrolü: Aynı akım tüm LED’ler üzerinden geçer, bu sayede parlaklık tutarlı olur.

Dezavantajlar

• Gerilim ihtiyacı: Birden fazla LED seri bağlandığında, güç kaynağının yeterli voltaj sağlaması gerekir.

• Hata durumu: Bir LED’in arızalanması, tüm devrenin çalışmamasına neden olur.

• Uzunluk ve direnç: Çok uzun hatlarda iletkenin direnç değeri artar ve gerilim düşümleri oluşabilir.

Seri Bağlantı Nasıl Yapılır?

Temel Aadımlar

1. Güç kaynağını belirleyin: Toplam gerilim ihtiyacını karşılayacak güç kaynağı kullanın.

2. LED’leri sırayla bağlayın: Her LED’in anot (pozitif uç) çıkışını bir sonraki LED’in katot (negatif uç) girişine bağlayın.

3. Direnç ekleyin: Her LED veya devre boyunca uygun bir direnç kullanmak, LED’lerin korunmasını sağlar ve akımı sınırlar.

4. Bağlantıları kontrol edin: Tüm bağlantıların sağlam ve doğru olduğunu teyit edin.

Pratik Uygulama

• Örneğin, 10 LED’lik bir seri devre kurarken, toplam gerilim ihtiyacını göz önünde bulundurun. Eğer 2V’lik LED’ler kullanıyorsanız, 20V civarında bir güç kaynağı uygun olur.

• Akımı sınırlamak için uygun değerde bir direnç ekleyin, mesela 220Ω veya 330Ω direnç, LED’leri aşırı akımdan korur.

Seride Şerit LED Bağlantısı ve Dikkat Edilmesi Gerekenler

Şerit LED’ler ve Seri Bağlantı

Şerit LED’ler, genellikle belirli bir uzunlukta ve üzerinde önceden bağlanmış LED dizisiyle gelir. Uzunluk arttıkça, gerilim düşümü ve akım gereksinimi de artar. Bu nedenle, uzun şeritleri seri bağlarken dikkatli olmak gerekir.

Gerilim Düşümüne Dikkat

• Uzun devrelerde, LED’ler arasındaki direnç ve iletkenin direnci nedeniyle gerilim düşer.

• Bu durum, LED’lerin parlaklığını azaltabilir veya devrenin düzgün çalışmamasına neden olabilir.

• Çözüm olarak, güç kaynağını güçlendirebilir veya devreyi birkaç noktadan besleyebilirsiniz.

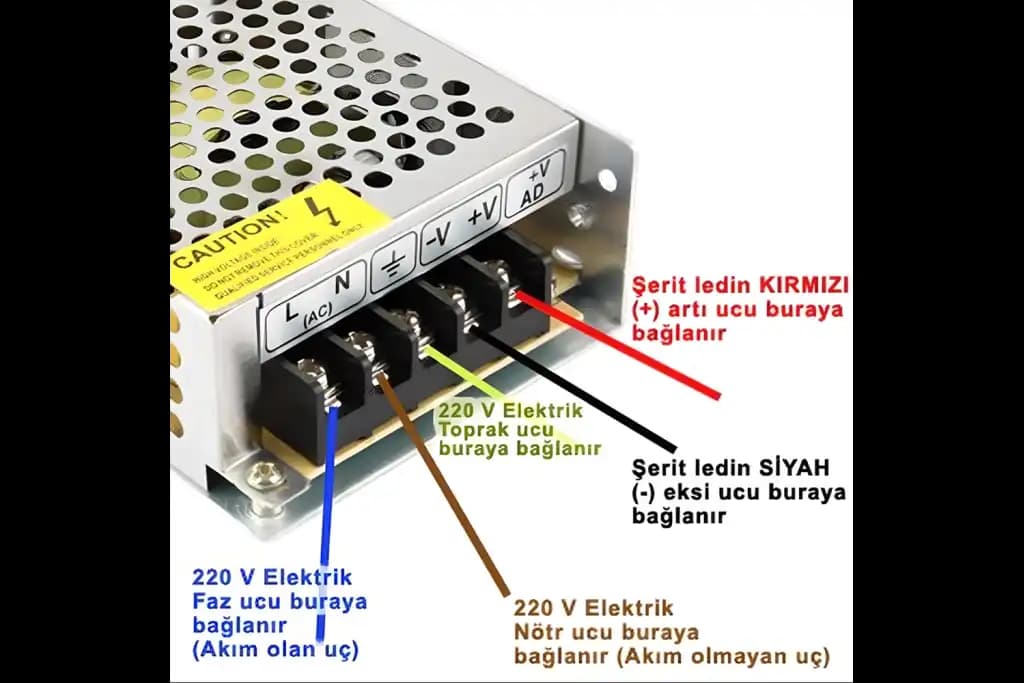

Güç Kaynağı ve Bağlantı Yöntemleri

• Seri bağlantıda, güç kaynağının toplam gerilim ihtiyacını karşılaması gerekir.

• Alternatif olarak, paralel ve seri kombinasyonu kullanarak hem voltaj hem de akım ihtiyaçlarını optimize edebilirsiniz.

Sonuç ve Tavsiyeler

Seri LED bağlantısı, doğru yapıldığında oldukça etkili ve ekonomik bir yöntemdir. Ancak, dikkat edilmesi gereken noktalar vardır:

• Güç kaynağını uygun seçmek: Toplam voltaj ve akım ihtiyacını karşılayacak güç kaynağı kullanmak.

• Direnç ve koruma: LED’leri aşırı akımdan korumak için uygun dirençler kullanmak.

• Hata toleransı: Bir LED arızalandığında devrenin nasıl etkilenebileceğini önceden planlamak.

• Bağlantıların sağlamlığı: Tüm bağlantıların iyi yapıldığından emin olmak.

Seri LED bağlantısı, özellikle küçük projelerde ve belirli uygulamalarda oldukça kullanışlıdır. Doğru yöntemler ve dikkatli tasarım ile uzun ömürlü ve güvenilir devreler oluşturmak mümkündür. Elektronik dünyasında temel kavramları iyi kavrayarak, daha gelişmiş ve karmaşık devreler tasarlayabilir, projelerinizi başarıyla gerçekleştirebilirsiniz.
